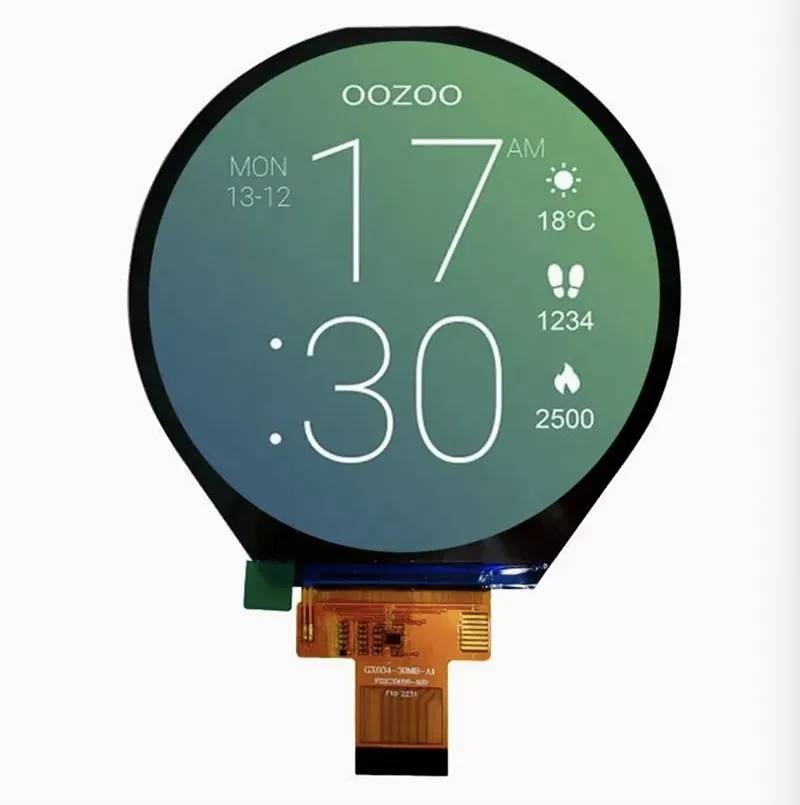

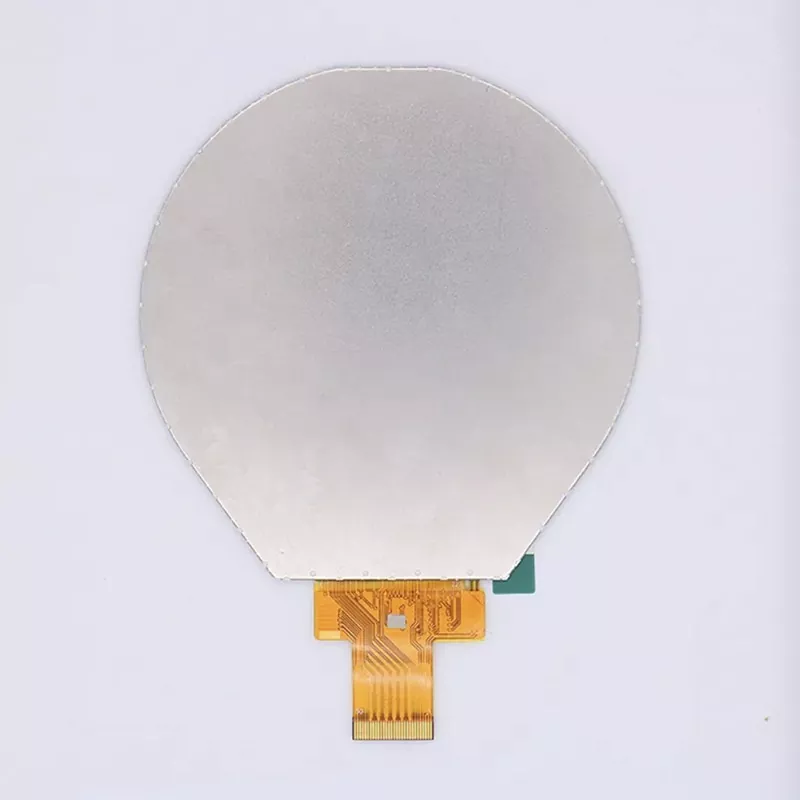

3,4 tolli 800x800 ümmargune IPS TFT moodul

Intelligentsuse ajastul aitab TFT -moodul meil esitada vajalikke andmeid piltide kujul. TFT -mooduli kvaliteedil on selle rakendusele kriitiline mõju. Millised on Victronixi 3,4 -tollise 800x800 ümmarguse IPS TFT mooduli eelised? Alguses pakub see klientidele eraldusvõimega 800 × 800 ja 16,7 miljonit värvi, 85 ° vaatenurga (kõik suunad), 1000 CD/m² tüüpilist heledust ja 1200: 1 kontrasti suhe. Teiseks kasutab see kiiret andmeedastuseks Mipi DSI liidest. Juhivad ILI9881C kontrolleri IC, tagades ühilduvuse ja jõudluse. Lisaks integreerib see 5S2P LED -i taustvalgustusesüsteemi, mille tavaline toitepinge on 15 V (13,5 V min, 16,5 V max) 120 mA juures ja pakub pikka eluiga 30 000–50 000 tundi (tüüpiline) kuni 50% -ni esialgse ereduseni (TA = 25 ° C). Lisaks läbib see ranget usaldusväärsuse testimist, sealhulgas kõrge/madala temperatuuriga töö ja ladustamise, niiskuse ja temperatuuritsükli testid, mis vastavad rangetele kvaliteeditagamise kriteeriumidele (AQL MA = 0,65, MI = 1,0 ANSI/ASQ Z1.4 kohta). Need panevad selle usaldusväärselt toimima ulatusliku temperatuurivahemikus -30 ° C kuni +80 ° C ja talub ladustamist samadel karmidel tingimustel.

See Victronix 3,4-tolline TFT-moodul sobib tööstuslike HMI-de, kaasaskantavate meditsiiniseadmete, testi- ja mõõtmisseadmete, transpordisüsteemide, vastupidavate pihuarvuti terminalide ja mis tahes rakenduse jaoks, mis nõuab usaldusväärset ja suure nähtava kuvari väljakutsuvates keskkondades.

Üldised spetsifikatsioonid

VXT340MQIA-01 on TFT-LCD moodul. See koosneb TFT-LCD-paneelist, draiveri IC, FPC, seljavalgust. Ekraanipindala. See toode on kooskõlas ROHSi keskkonnakriteeriumiga.

Märkus 1: Värvi häälestamine on temperatuuri ja sõidupinge võrra pisut muutunud.

Märkus 2: ilma FPC ja joodiseta.

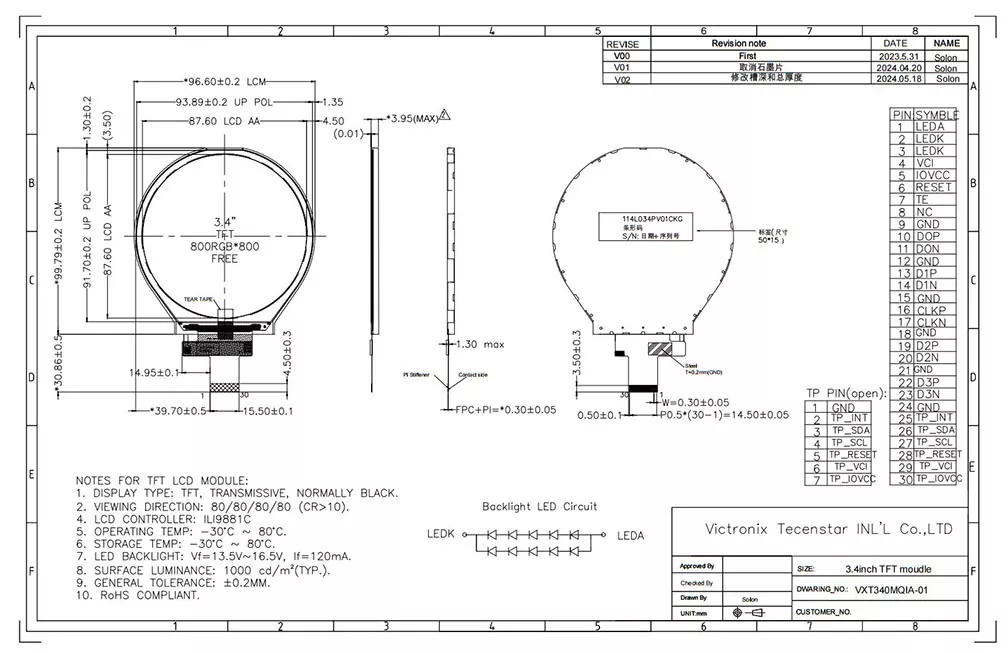

Kontuurjoonimine
