Mis on riba tüüpi TFT-moodul ja miks see muudab laiekraaniga tööstuslikud kuvarirakendused

TheBar Sisestage TFT-moodul, tuntud ka kui ristkülikukujuline või venitatud TFT LCD-moodul, muudab tänapäevaseid kuvarakendusi, mis nõuavad ülilaia kuvasuhet ja kompaktseid vertikaalmõõtmeid. Alates nutikatest jaemüügiriiulitest kuni tööstuslike juhtpaneelide, autode armatuurlaudade, transpordisüsteemide ja meditsiiniseadmeteni – need kuvarid pakuvad dünaamilist teabeesitlust, maksimeerides samal ajal ruumitõhusust.

Selles põhjalikus juhendis uurime ribatüüpi TFT-moodulite tehnilist struktuuri, tööpõhimõtteid, eeliseid, spetsifikatsioone, kohandamisvõimalusi ja tööstuslikke rakendusi. Samuti analüüsime, kuidas ettevõtetele meeldibVictronixpakkuda suure jõudlusega ristkülikukujulisi TFT-moodulilahendusi, mis on kohandatud ülemaailmsetele OEM- ja ODM-klientidele.

Sisukord

1. Mis on riba tüüpi TFT-moodul?
2. Kuidas riba tüüpi TFT-ekraan töötab?
3. Peamised tehnilised andmed
4. Eelised tavaliste TFT-kuvarite ees
5. Peamised rakendustööstused
6. Kohandamise valikud ja OEM-lahendused
7. Disainikaalutlused inseneridele
8. Võrdlustabel: riba tüüp vs standardsed TFT-moodulid
9. Venitatud TFT-tehnoloogia tulevikutrendid
10. Korduma kippuvad küsimused (KKK)

1. Mis on riba tüüpi TFT-moodul?

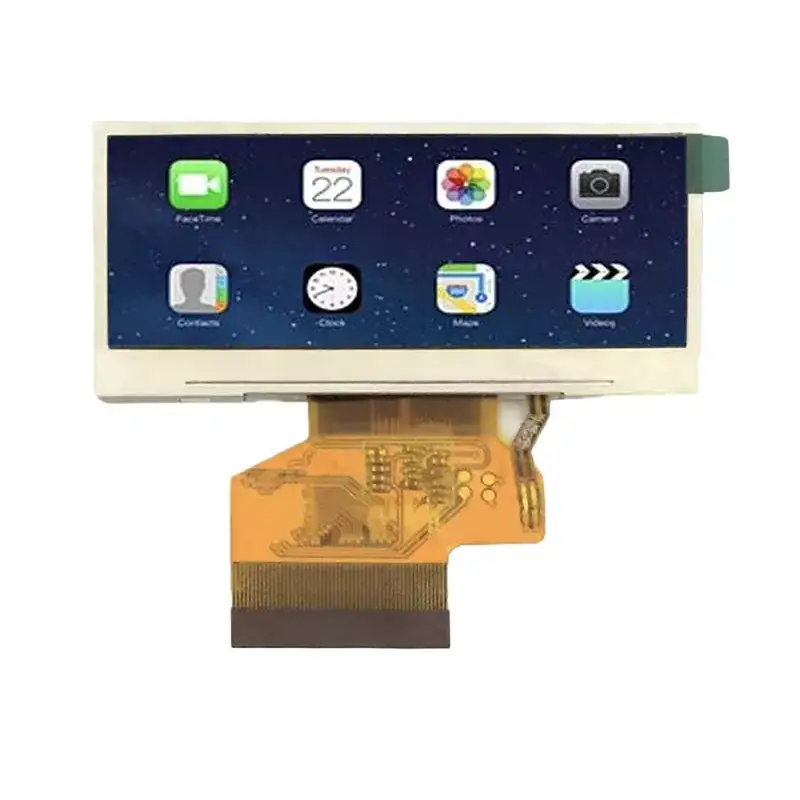

A Riba tüüp TFT moodulon õhukese kilega transistori (TFT) LCD-ekraan, mis on konstrueeritud pikliku ristkülikukujulise kuvasuhtega. Erinevalt tavapärastest 4:3 või 16:9 kuvaritest on ribatüüpi moodulitel sageli sellised suhted nagu 8:3, 16:4, 24:3 või täielikult kohandatud venitatud vormingud.

Põhiomadused:

• Ülilai vaatamisformaat
• Kompaktne kõrgus kitsaste paigaldusruumide jaoks
• Suure heledusega valikud (päikesevalguses loetav)
• IPS või TN paneelitehnoloogia
• Mitme liidese tugi (RGB, LVDS, MIPI, SPI)

Neid mooduleid kasutatakse tavaliselt nutikatel riiulitel, ühistranspordiekraanidel, digitaalsetes märgistusribades, autode näidikuplokkides ja tööstusautomaatika paneelides.

2. Kuidas ribatüüpi TFT-ekraan töötab?

Riba tüüpi TFT-moodul töötab standardse TFT LCD tehnoloogia põhimõtetel. Iga pikslit juhib õhukese kilega transistor, mis võimaldab heledust ja värvi täpselt juhtida.

Peamised komponendid:

• TFT LCD paneel
• LED taustvalgustuse seade
• Draiveri IC
• Paindlik trükiahel (FPC)
• Valikuline mahtuvuslik või takistuslik puutepaneel

Ekraan võtab toetatud liideste kaudu vastu digitaalseid signaale ja teisendab need elektrilisteks signaalideks, mis juhivad pikslite orientatsiooni. LED-taustvalgus pakub valgustust, vedelkristalli molekulid aga kohanduvad nähtavate kujutiste loomiseks.

3. Peamised tehnilised andmed

Edasijõudnud tarnijad naguVictronixpakkuda kohandatavaid eraldusvõimet ja suure heledusega valikuid, mis sobivad väli- ja tööstuskeskkonna jaoks.

4. Eelised tavaliste TFT-kuvarite ees

Ruumi optimeerimine

Riba tüüpi TFT-moodulid sobivad ideaalselt piiratud vertikaalse ruumiga paigaldusteks. Nende õhuke kõrgus võimaldab sujuvalt integreerida kitsastesse paneelidesse.

Täiustatud teabe paigutus

Ülilaiad ekraanid võimaldavad teksti pidevat kerimist, mitmetsoonilist kasutajaliidese paigutust ja segmenteeritud andmete visualiseerimist.

Energiatõhusus

Kaasaegsed LED-taustvalgustussüsteemid vähendavad energiatarbimist, säilitades samal ajal kõrge heleduse.

Täiustatud esteetika

Siledad ja kaasaegsed vormitegurid täiustavad toote disaini, eriti jaemüügi- ja autotööstuses.

5. Peamised rakendusvaldkonnad

1. Nutikas jaemüük

• Elektroonilised riiulisildid
• Hindade kuvaribad
• Reklaamreklaami paneelid

2. Autotööstus

• Digitaalsed armatuurlauad
• Instrumentide klastrid
• Keskkonsooli ekraanid

3. Tööstusautomaatika

• Masina oleku indikaatorid
• Tootmisliini monitorid
• Kuvab PLC liidese

4. Transport

• Bussi- ja rongiliini indikaatorid
• Lennujaama teabe ekraanid

5. Meditsiiniseadmed

• Patsiendi jälgimise paneelid
• Diagnostikaseadme kasutajaliides

6. Kohandamise valikud ja OEM-lahendused

Ribatüüpi TFT-moodulite üks olulisemaid eeliseid on nende paindlikkus kohandamisel.

Saadaolevad kohandatud teenused:

• Kohandatud ekraani suurus ja eraldusvõime
• Kõrge heleduse suurendamine
• Lai temperatuurikujundus
• Puutepaneeli integreerimine (PCAP)
• Katteläätsede liimimine (OCA/OCR)
• Pimestamis-/peegeldusvastane kate

Juhtivad tootjad naguVictronixpakkuda täielikku OEM/ODM-i tuge alates mehaanilise struktuuri kujundamisest kuni püsivara integreerimiseni.

7. Inseneride kavandamise kaalutlused

Soojusjuhtimine

Suure heledusega ribaekraanid toodavad lisasoojust. Insenerid peaksid kaaluma alumiiniumraame või soojust hajutavaid padju.

Toiteallika stabiilsus

Tagada nõuetekohane pinge reguleerimine ja EMI varjestus tööstuslikes keskkondades.

Mehaaniline paigaldus

Ülilaiad moodulid võivad vajada kohandatud sulgusid või tugevdatud korpuse struktuure.

Tarkvara kasutajaliidese kohandamine

Moonutuste vältimiseks tuleb rakendused optimeerida venitatud eraldusvõimega vormingute jaoks.

8. Võrdlustabel: riba tüüp vs standardsed TFT-moodulid

9. Venitatud TFT-tehnoloogia tulevikutrendid

• Integratsioon IoT süsteemidega
• Suurem heledus välistingimustes kasutamiseks
• Üliõhuke raami disain
• Energiasäästlikud taustvalgustuse draiverid
• AI-toega sisu kohandamine

Kuna digitaalne transformatsioon erinevates tööstusharudes kiireneb, laienevad riba tüüpi TFT-moodulid targa linna infrastruktuuri ja järgmise põlvkonna sõidukitesse.

10. Korduma kippuvad küsimused (KKK)

K1: Mille poolest erineb riba tüüpi TFT-moodul tavalisest LCD-ekraanist?

Peamine erinevus seisneb kuvasuhtes. Riba tüüpi moodulid on horisontaalselt venitatud ja optimeeritud kitsastes paigaldusruumides.

Q2: Kas riba tüüpi TFT-moodulid toetavad puutefunktsioone?

Jah, need võivad sõltuvalt rakenduse nõuetest integreerida mahtuvuslikke või takistuslikke puutepaneele.

Q3: Kas need moodulid sobivad kasutamiseks välitingimustes?

Suure eredusega taustvalgustuse ja pimestamisvastase töötlusega saab neid kujundada päikesevalguses loetavasse väliskeskkonda.

Q4: Milliseid liideseid tavaliselt toetatakse?

Levinud liideste hulka kuuluvad RGB, LVDS, MIPI, SPI ja HDMI.

K5: Kuidas valida õige tarnija?

Otsige tarnijaid, kellel on tugev uurimis- ja arendusvõime, kohandamispaindlikkus, kvaliteedisertifikaadid ja tööstuslikud kogemused – nagu Victronix.

Järeldus: miks ribatüüpi TFT-moodulid on nutikate ekraanide tulevik?

TheRiba tüüp TFT moodulei ole enam nišikuvalahendus – sellest on saamas nutika jaemüügi, autotööstuse innovatsiooni, tööstusautomaatika ja digitaalsete märgistussüsteemide põhikomponent. Paindliku kohandamise, suurepärase visuaalse jõudluse ja ruumisäästliku disainiga võimaldavad need moodulid inseneridel ja disaineritel kasutajaliideseid ümber mõelda.

Kui otsite usaldusväärset ristkülikukujulise TFT-mooduli tarnijat, millel on täielik OEM/ODM-i võimalus, täiustatud uurimis- ja arendustugi ning range kvaliteedikontroll,Victronixpakub kohandatud kuvalahendusi, mis vastavad teie täpsetele nõuetele.

Kas olete valmis oma järgmist projekti täiustama suure jõudlusega ribatüüpi TFT-kuvatehnoloogiaga?Võtke meiega ühendusttäna, et uurida kohandatud lahendusi ja konkurentsivõimelist hinda.
