Ei tea, mis on puutetundlik ekraan? Saate teada pärast selle lugemist

Kiire tehnoloogilise arengu ajastulpuute ekraanidon muutunud erinevate elektrooniliste seadmete põhikomponendiks, mida kasutatakse laialdaselt nutitelefonides, tahvelarvutites, autotööstuses ja tööstusseadmetes.

Puutetundlike ekraanide ilmnemine

Puutetundlikud ekraanid on tegelikult olnud kauem, kui me võiksime ette kujutada.

Puutetundliku ekraaniga tehnoloogia kontseptsiooni pakuti esmakordselt 1940. aastatel ja esimese tõelise puutetundliku ekraaniga lõi 1965. aastal Ühendkuningriigi kuningliku radari ettevõtte insener Eric Arthur Johnson. Johnson kirjeldas algselt oma leiutist, mida me nüüd nimetame mahtuvuslikuks puutetundlikuks ekraaniks, avaldatud artiklis Electronics Letters.

Funktsioon

Operatiivse mugavuse huvides on puutetundlikud ekraanid asendanud hiired ja klaviatuurid. Puutetundlikud ekraanid on intelligentsed seadmed, mis saavad teavet kuvada, suhelda programmeeritavate loogikakontrolleritega (PLCS) ning omavad mälu- ja programmeeritavaid võimalusi. Nad saavad kuvada PLC töö olekut, tootmisliini kiirust ja palju muud.

Põhimõte

Lihtsamalt öeldes, takistuspuutetundlikud ekraanidEkraani juhtivuse juhtimiseks kasutage rõhu tuvastamist. Selle struktuur on sisuliselt film klaasi peal. Kile ja klaasi külgnevad pinnad on kaetud ITO (indium tinaoksiididega), nano-indium tinaoksiidi (ITO) kattega. ITO -l on suurepärane juhtivus ja läbipaistvus. Kui sõrm puudutab ekraani, puutub alumise kile ITO -kiht üle ülemise klaasi ITO kihi. Järgmisena edastab andur vastava signaali, mis saadetakse protsessorile teisendusahela kaudu. Seejärel teisendatakse see signaal ekraanil x ja y väärtusteks, täites klõpsu ja kuvades need ekraanil.

Tööks peate kõigepealt puudutama sõrme või muu objektiga ekraani esiküljele paigaldatud puutetundlikku ekraani. Seejärel leiab süsteem ja valib teabe ikooni või menüü asukoha põhjal, mida teie sõrm puudutab.

Peamised puutetundlike ekraanide tüübid

Nende tööpõhimõttel ja teabe edastamiseks kasutatud meediumi põhjal klassifitseeritakse puutetundlikud ekraanid: takistuslik, infrapuna-, infrapuna-

 pinna akustiline laine ja mahtuvuslik.

Resiivsed puutetundlikud ekraanid: ekraan koosneb mitmekomposiitkilest, mis vastab kuvari pinnale. Sellel on klaasist või pleksiklassi aluskiht ja pinnal läbipaistev juhtiv kiht. Ülemine kiht on kaetud karastatud, sileda, kriimustuskindla plastkihiga. Sisepind on kaetud ka läbipaistva juhtiva kihiga. Kaks juhtivat kihti isolatsiooniks eraldavad arvukalt pisikesi (vähem kui tuhandiku tolli) läbipaistvaid vahetükke. Vastupidavate puutetundlike ekraanide võti seisneb materiaalses tehnoloogias.

Takistuslikud puutetundlikud ekraani tüübid ja rakendused

Takistuslikud puutetundlikud ekraanid töötavad täiesti isoleeritud keskkonnas, immuunne tolmu ja niiskuse suhtes. Neid saab puudutada mis tahes objektiga ja neid saab kasutada kirjutamiseks ja joonistamiseks. Need sobivad eriti piiratud personaliga tööstuslikuks kontrollimiseks ja kontorikasutuseks.

Tüübid:

Takistuslikud puutetundlikud ekraanid liigitatakse sõltuvalt tihvtide arvust nelja-, viie- või kuue juhtmega mitmerealiste puutetundlike ekraanidena.

Pinna akustiline laine puutetundlik ekraanid:

Pinna akustilise laine puutetundliku ekraani puutetundlik paneel võib olla lame, sfääriline või silindriline klaasplaat, mis on paigaldatud CRT, LED, LED, LCD või muu kuvari ekraani esiküljele. See klaasplaat on lihtsalt karastatud klaas; Erinevalt teistest puutetundliku ekraanitehnoloogiatest puudub sellel kile või ülekatteid. Klaasist ekraanil on vertikaalsed ja horisontaalsed ultraheliülekande muundurid vastavalt vasakus ülanurgas ja paremas alanurgas, samal ajal kui kaks vastavat ultraheli vastuvõtvat andurit asuvad paremas ülanurgas.

Klaasiekraani neli serva on graveeritud täpselt paigutatud peegeldavate triipudega 45-kraadise nurga all, suurendades tihedust.

Kuidas see töötab: edastav muundur teisendab kontrolleri poolt puutetundliku ekraani kaabli kaudu saadetud elektrisignaali akustiliseks energiaks, mis edastatakse seejärel vasakule pinnale. Klaasi põhjas olevad täpsed peegeldavad triibud peegeldavad akustilist energiat ülespoole, peegeldades seda ühtlaselt. Seejärel liigub akustiline energia üle ekraanipinna, kus see keskendub ülaltoodud peegeldavate triipudega paremale joonele, levides X-telje vastuvõtvatele muunduritele. Vastuvõtvad muundurid muudavad tagastatud pinna akustilise laine energia elektrisignaaliks.

Eelised:

1. pinna akustiliste lainete puutetundlikud ekraanid on vibratsiooni suhtes vastupidavad, muutes need sobivaks avalikes ruumides.

2. Pinna akustiline lainetehnoloogia pakub teist omadust: kiire reageerimiskiirus, kiireim kõigist puutetundlikest ekraanidest ja sujuv tunne. 3. pinna akustilise laine (SAW) tehnoloogia kolmas omadus on selle stabiilne jõudlus. Kuna saetehnoloogia põhimõte on stabiilne, arvutab SAW puutetundlik kontroller puuteasendi, mõõtes sumbumismomendi asukohta ajateljel. Seetõttu on SAW puutetundlikud ekraanid äärmiselt stabiilsed ja pakuvad väga suurt täpsust.

4. SAW -i puuteekraanide neljas omadus on see, et kontrolleri kaart suudab eristada tolmu ja veepiiskasid, sõrme ja puudutust.

5. SAW-i puutetundlike ekraanide viies omadus on nende kolmandatelje z-telje vastus, mida tuntakse ka kui rõhu-telje vastust. Selle põhjuseks on asjaolu, et mida suurem on jõud, mida kasutaja ekraani puudutab, seda laiem ja sügavam on vastuvõetud signaali lainekuju summutus sälk.

Puudused: Saw puutetundlike ekraanide puuduseks on see, et puutetundliku ekraani pinnal olevad tolmu- ja veepiisad blokeerivad saelainete ülekande. Kuigi nutikas kontrolleri kaart suudab selle tuvastada, nõrgendab tolmu kogunemine teatud tasemele signaali märkimisväärselt, põhjustades saepuuduskunsti aeglaseks või isegi mitteoperatiivseks. Seetõttu pakuvad Saw puutetundlikud ekraanid tolmukindlaid mudeleid. Teisest küljest on soovitatav meeles pidada puutetundlikku ekraani regulaarselt igal aastal.

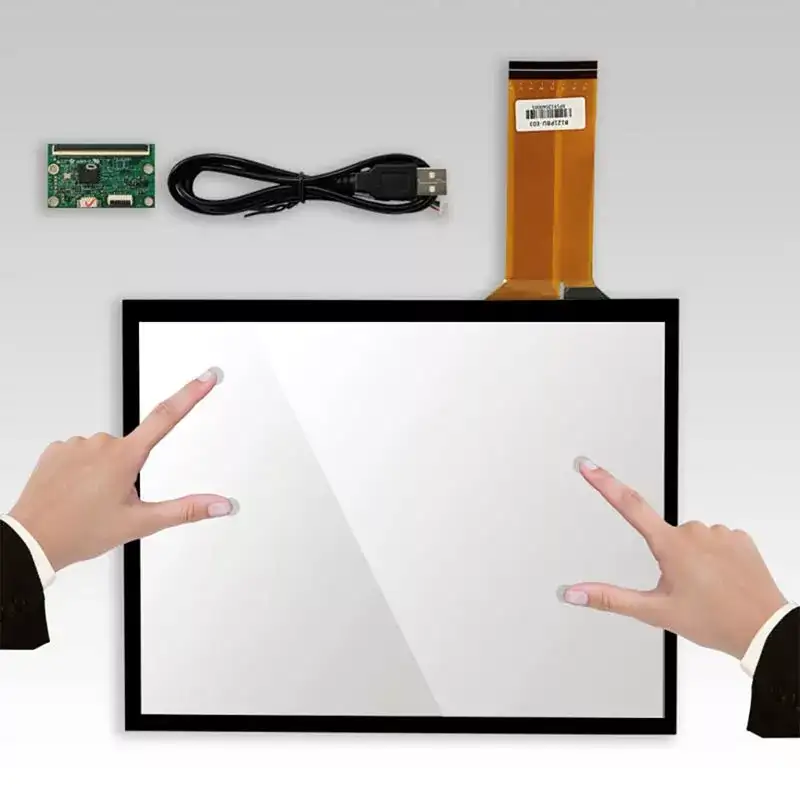

Mahtuvuslikud puutetundlikud ekraanid

Mahtuvuslikud puutetundlikud ekraanid konstrueeritakse peamiselt läbipaistva kilega klaasist ekraaniga ja kattes juhtivkihi kaitseklaasiga. See kahe klaasi kujundus kaitseb põhjalikult juhtivat kihti ja andurit. Lisaks on kitsad elektroodid plaaditud puutetundliku ekraani kõigil neljale küljele, luues juhtiv kihis madala pingega vahelduvvoolu elektrivälja. Kui kasutaja ekraani puudutab, moodustub kasutaja elektrivälja, sõrme ja juhtiva kihi vahel sidumiskondensaator. Elektroodide poolt genereeritud vool voolab puutepunkti, voolu suurusjärk on proportsionaalne sõrme ja elektroodide vahelise kaugusega. Puutekraani taga olev kontroller arvutab voolu ulatuse ja suhte, et täpsustada puutepunkti asukohta.

Infrapuna-puute ekraanidon odavad, hõlpsasti paigaldatavad ja väga tundlikud nii kergete kui ka kiirete puudutuste suhtes. Kuna infrapunapuudusega ekraanid tuginevad sensorite infrapunavalgusele, võivad välise valgustuse, näiteks päikesevalguse ja siseruumides prožektorid, muutused mõjutada nende täpsust. Lisaks ei ole infrapuna puutetundlikud ekraanid veekindlad ega vastuvõtlikud mustuse suhtes. Iga väike võõrkeha võib põhjustada vigu ja mõjutada nende jõudlust, muutes need välistingimustes või avalikus kasutamiseks. Ükskõik, kas tegemist on masstootmise või kohandatud teenustega, uuendavad ja optimeerivad puutetundliku ekraani tootjad oma protsesse ja teenuseid pidevalt, et rahuldada erinevaid vajadusi tööstuses ja väljaspool, pakkudes klientidele esmaklassilise puutetundliku ekraaniga tootekogemust. Nende ainulaadsete müügipunktide mõistmine aitab teil paremini mõista puutetundliku ekraanitööstuse põhiteadmisi.
