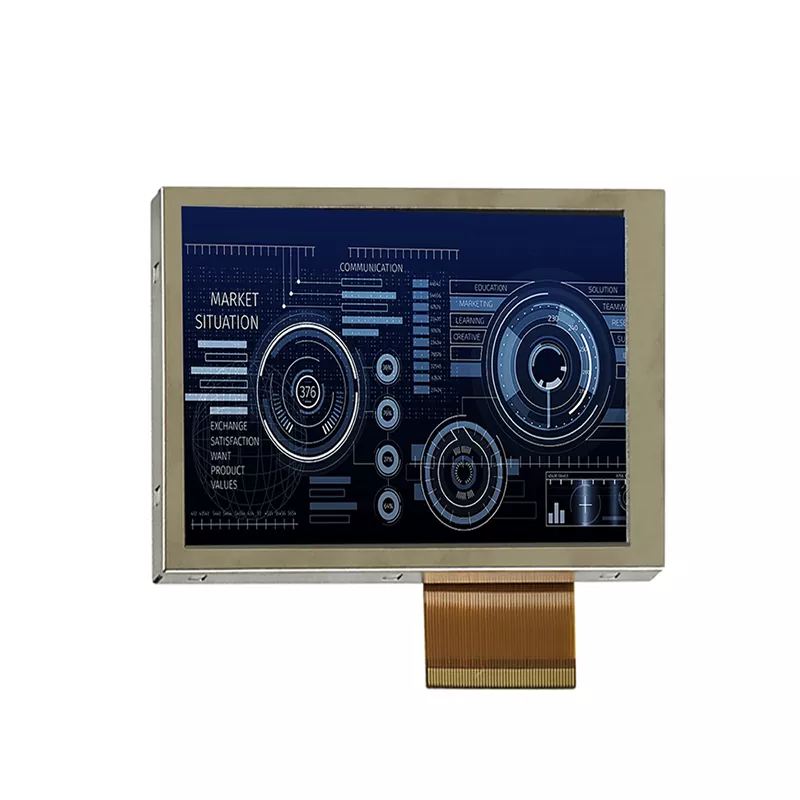

4 tolli 320x240 TFT moodul

TFT LCD on teatud tüüpi vedelkristallide ekraanil, mis kasutab pildikvaliteedi suurendamiseks õhukese kilega transistori tehnoloogiat ja sellel on igapäevaelus arvukalt rakendusi. Mis muudab Hiinas professionaalse TFT -mooduli tootja ja tarnijana Victronix 4 -tollise 320x240 TFT mooduli teistest tootjatest erinevaks? Alguses toetab see 350 CD/m² tüüpilist heledust ja kõrget tüüpilist kontrastsuse suhet 500: 1 50% NTSC värvimugaga, et tagada järjepidev värv ja selgus teiseks Lisaks on sellel paindlik SPI-3W jadaliidese ja 24-bitine paralleelne RGB-liides mitmekülgseks süsteemi integreerimiseks .. ILI9322 kontrolleri IC ajendiks. Lisaks läbib see range keskkonnakatse, sealhulgas kõrge/madala temperatuuriga töö/ladustamine (-20 ° C kuni +70 ° C) ja kõrge õhuniiskuse töö/säilitamine (kuni 50 ° C/85%RH), et töötada sujuvalt kogu laiendatud temperatuurivahemikus (-20 ° C kuni +70 ° C).

Seda Victronixi 4-tollist TFT-ekraani kasutatakse tavaliselt tööstuslikes juhtimispaneelides, kaasaskantavates mõõteriistades, meditsiiniseadmetes, müügikohtade terminalides ja muudes rakendustes, mis vajavad usaldusväärset, suure nägemusega värviekraani kompaktses vormiteguris.

Üldkirjeldus

● 4,0 ”(diagonaal), 320 (RGB) x 240pixels, 16,7M värv, transmissiivne, TFT LCD -moodul.

● Vaatamissuund: 6 O’Clock.

● IC juhtimine: ILI9322

● SPI-3W+24bit-RGB liides

● Loogikapinge: 2,7-3,6V (tüüp).

Mehaanilised spetsifikatsioonid

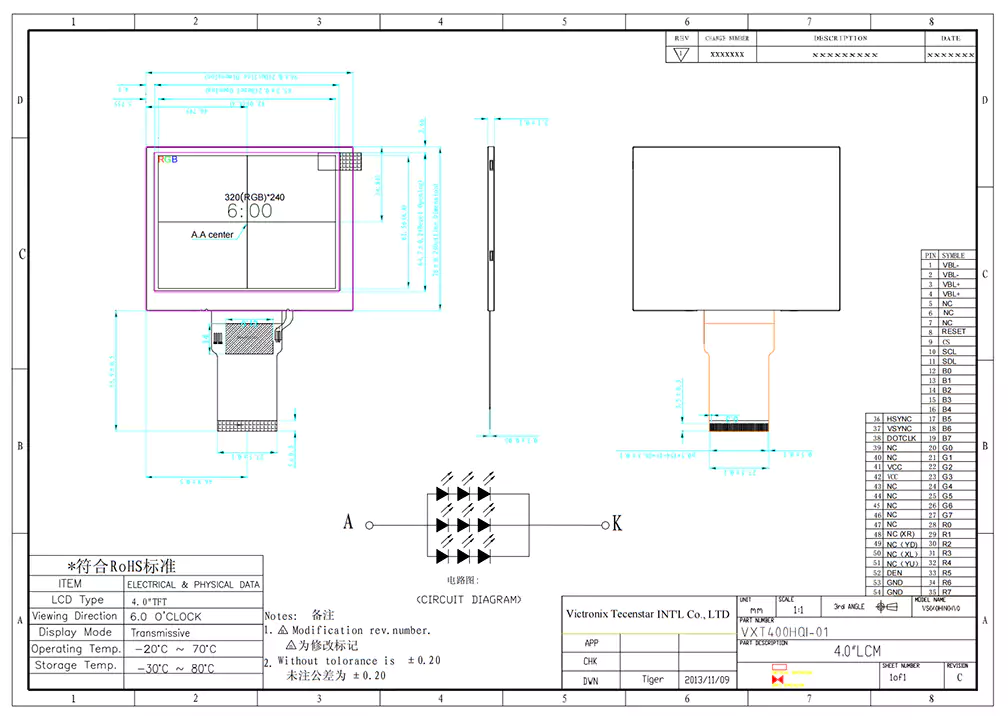

Mehaaniline detail on näidatud joonisel 1 ja on kokku võetud allpool toodud tabelis 1.

Kontuurjoonimine
