3,2 tolli 240x400 TFT moodul

Järgnev on kõrgekvaliteedilise 3,2 -tollise 240x400 TFT mooduli kasutuselevõtt, lootes aidata teil sellest paremini aru saada. VXT320PZS-01 on üks standardseid TFT-mooduleid, mille RTP on pärit Hiina TFT LCD tootjalt Victronix.

Mudel:VXT320PZS-01

Saada päring PDF allalaadimine

Tootekirjeldus

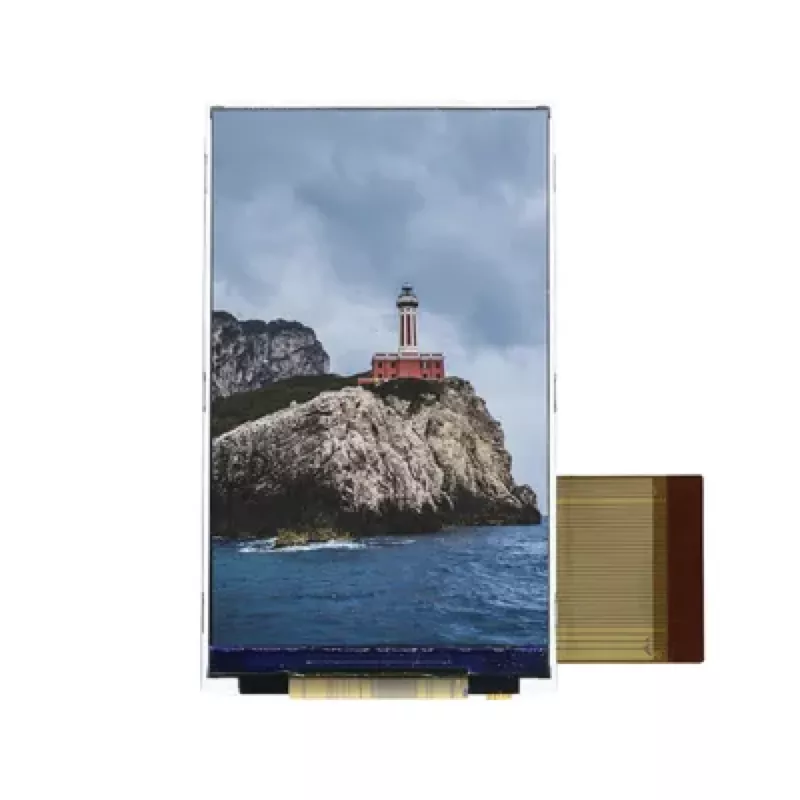

VXT320PZS-01 on 3,2-tolline, 240x400 portreerežiim TFT LCD-ekraanimoodul, see võib sobitada takistava puutepaneeli (RTP) või mahtuvusliku puutepaneeliga. Sellel on eraldusvõime 240x320 punkti ja heledus 400 CD/niti (tüüpiline väärtus), kontrastisuhega 600: 1 (tüüpiline väärtus). Varustatud sisseehitatud ST7793 draiveri IC-ga, see toetab 18-bitise RGB/MCU liideseid.

Kui integreerite selle 3,2-tollise TFT I2C temperatuurianduriga, TF-kaardihoidja, taseme teisendusahelaga, on see laienduslaud ja sekundaarne areng on lihtne.

GPRS -mooduli abil saate kujundada oma AR; Duino telefoni.

NFC lugejamooduli abil saate fotode abil luua juurdepääsu juhtimissüsteeme.

Pinge ja praeguse anduriga saate teha ostsilloskoopi.

Seega sobib moodul 3,2 -tolline 240x400 TFT enamasti digitaalse fotoraami, ostsilloskoobi, funktsioonigeneraatori, tuvastussüsteemi monitori jaoks.

Üld spetsifikatsioon

Ese	Sisu	Ühik
LCD -tüüp	Tft/transmissiivne

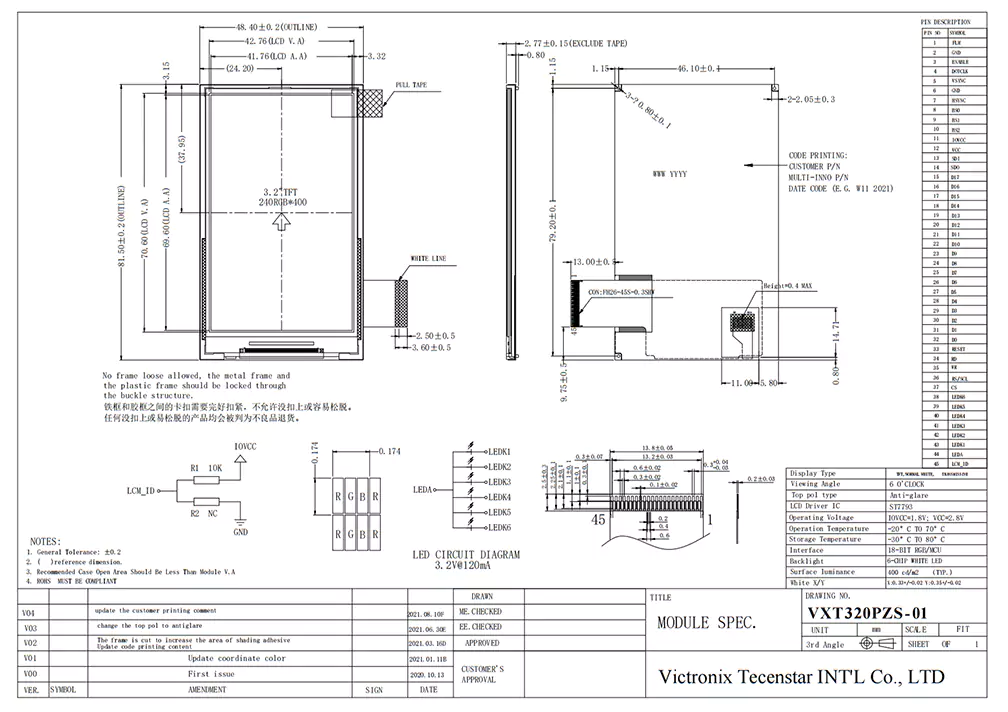

Mooduli suurus (WHT)	48,4081,502,77	Mm
Aktiivne suurus (W*H)	41,76*69,60	Mm
Pixel Pitch (W*H)	0,174*0,174	Mm
Punktide arv	240*400
Sukelduja IC	ST7793
Liidese tüüp	18bit RGB/MCU
Ülemine polarisaatori tüüp	Pilkupüüdmine
Soovitage suunata suunda	6	Oli
Halli skaala inversiooni suund	12	Oli
Taustvalgustüüp	6-d.
Puutepaneeli tüüp	Ilma
