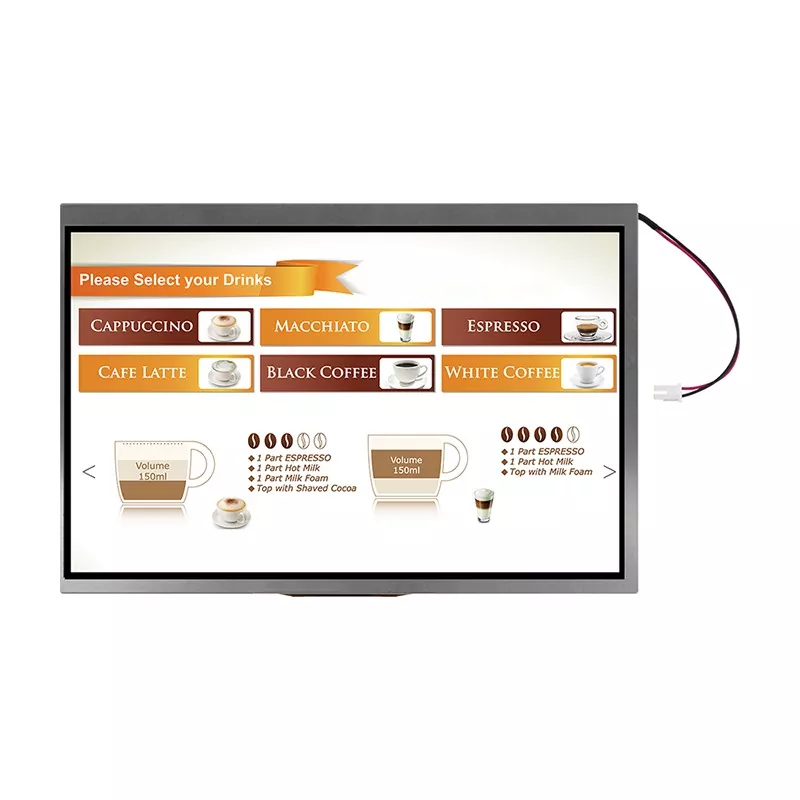

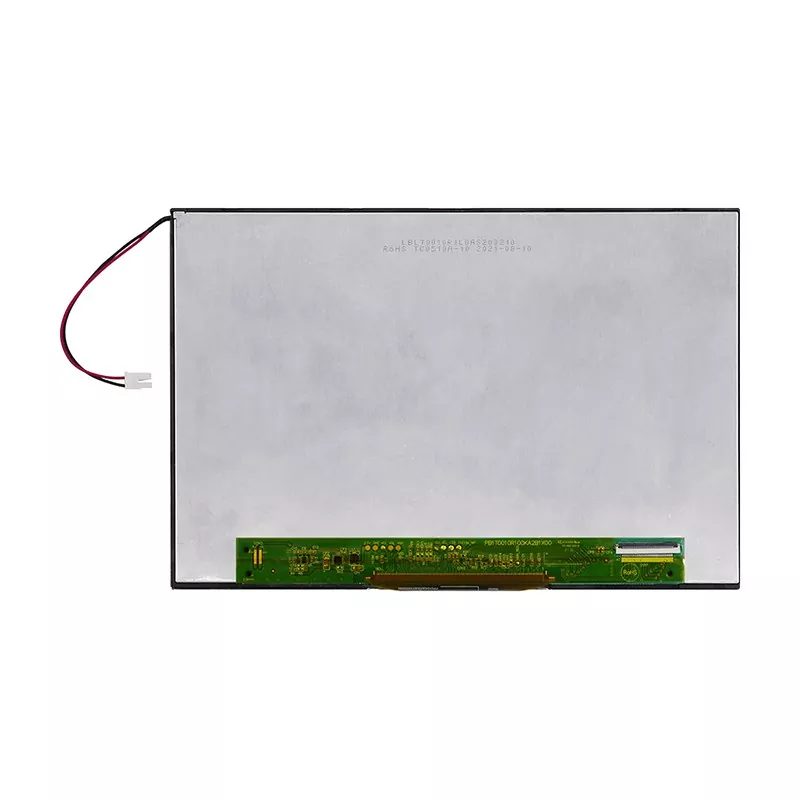

10,1 tolli FHD LVDS TFT moodul

Kuna TFT -moodulit kasutatakse elus laialdaselt, on tootjad ja tarnijad üha enam. Mis teeb Victronix 10,1 -tollise FHD LVDS TFT mooduli teistest tootjatest erinevaks? Alguses tagavad selle 300 CD/m² tüüpiline heledus, 800: 1 kontrasti suhe ja 80 ° laiusnurgad (kõik suunad) erinevates keskkondades loetavuse. Teiseks ei toeta see mitte ainult LVDS-i signaali konfigureeritava 6/8-bitise sisendiga SEL68 PIN-i kaudu, lisaks kohandamiseks mõeldud funktsioonid OTP (ühekordne programmeeritav), vaid ka 1920 × (RGB) × 1200 eraldusvõimega 16,7 miljonit värvi, pakkudes teravaid pilte 216,91 × 135,5 mm aktiivse piirkonnaga. Lisaks läbib see ranged keskkonnastressi testid (termiline šokk, niiskus, tilktakistus), et töötada usaldusväärselt ekstreemsetel temperatuuridel (-20 ° C kuni +70 ° C).

See Victronix 10,1 -tolline TFT moodul sobib tööstuslike HMI -de, meditsiiniseadmete, välistingimustes kasutatavate juhtimissüsteemide ja manustatud lahenduste jaoks, mis nõuavad karmides tingimustes järjepidevat jõudlust.

Üldised spetsifikatsioonid

VXT101MBFH-01 on TFT-LCD moodul. See koosneb TFT-LCD-paneelist, draiveri IC, FPC, tagatulest ja CTP-seadmest. 10.1 Kuvaala sisaldab 1920x (RGB) x 1200 pikslit ja võib kuvada kuni 16,7 miljonit värvi. See toode on kooskõlas ROHSi keskkonnakriteeriumiga.

Märkus 1: Värvi häälestamine on temperatuuri ja sõidupinge võrra pisut muutunud.

Märkus 2: ilma FPC ja joodiseta.

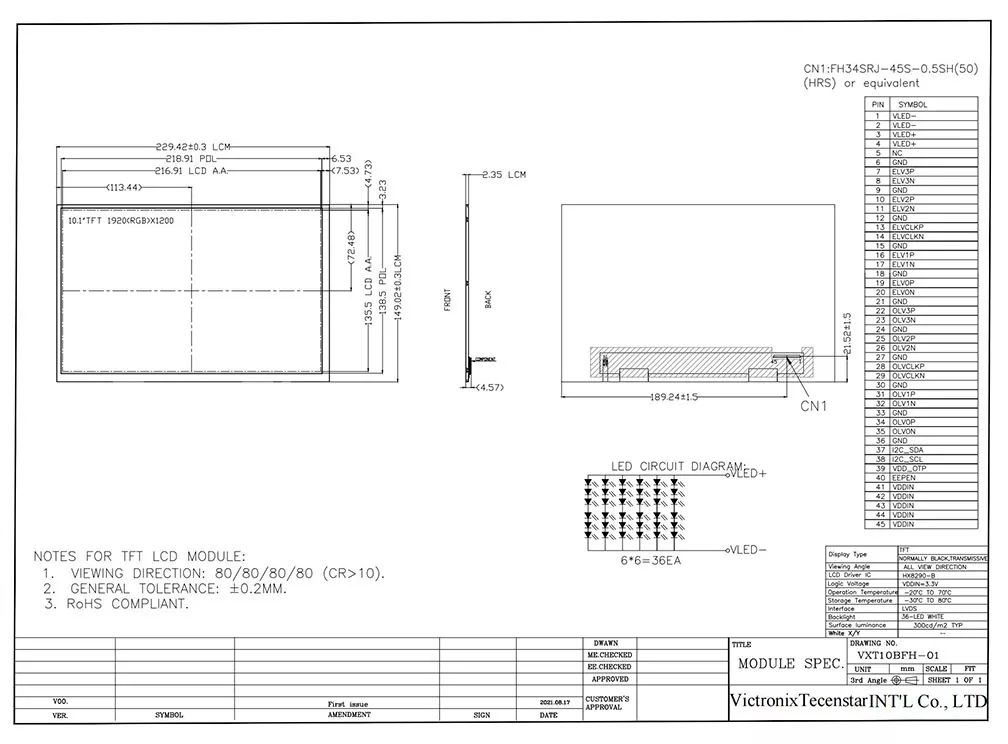

Mehaaniline joonis
